MessageSujet: Monter des amortisseurs KW à l'arrière [Golf 4 & Leon I]   Sam 3 Nov 2007 - 1:16

Bonjour,

Après le Tuto pour l'Avant datant de 2006, voici (enfin) le Tuto pour le montage de l'Arrière. D

Tout d'abord, on dévisse très légèrement les vis de roues (pour les débloquer), voiture au sol, puis on monte la voiture sur chandelles, 1 de chaque côté.





On retire les 2 roues Arrières, et on peut enfin admirer les futures victimes D





On attaque par le 1er amortisseur !!!

Un coup de dégrippant sur les 2 vis de fixation du haut de l'amortisseur, puis on les dévisse et on les retire complètement. Le train ARR ne va pas descendre d'un coup puisqu'on ne desserre qu'un seul amortisseur pour le moment :





On met un coup de dégrippant en bas et on dévisse ensuite le boulon de fixation de l'amortisseur :

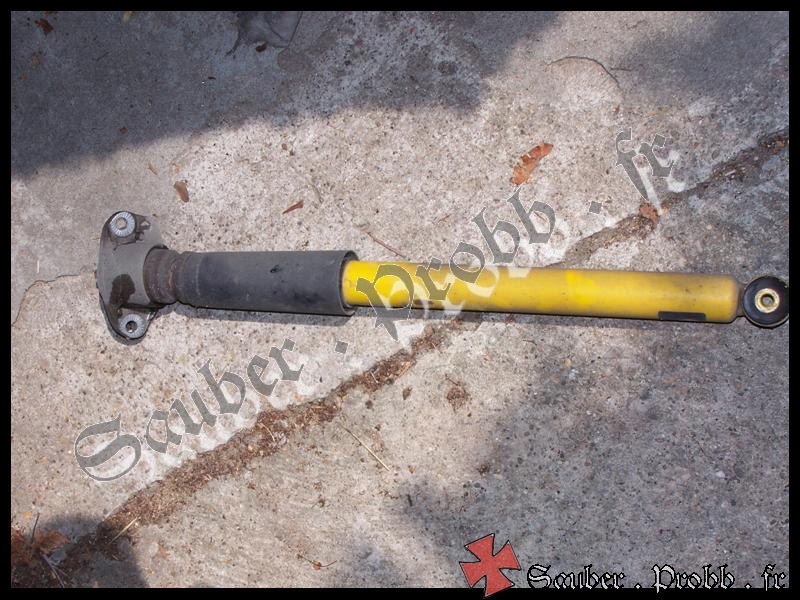

On peut maintenant retirer le 1er amortisseur.



Maintenant, on attaque le 2nd amortisseur !!!
Le train ARR va maintenant descendre, donc on va l'empêcher de se détendre d'un coup violent grâce au cric.
On place le cric sous la fixation du 2nd amortisseur (j'ai mis une cale en bois pour ne pas endommager le train) :



On comprime légèrement l'amortisseur, de quelques centimètres :



Maintenant on fait comme pour le 1er amortisseur (voir photos plus haut si besoin) :
- On met du dégrippant sur les 2 vis du haut et le boulon du bas.
- On dévisse et retire les 2 vis du haut.
- On dévisse et retire le boulon du bas.
- On retire le 2nd amortisseur.

Ensuite on baisse doucement le cric pour détendre lentement le train Arrière. Les 2 ressorts (1 de chaque côté) se détendent en position "libre" et on peut les retirer tous les 2 :



Voici le ressort du KW fileté (en jaune) à côté du ressort "court" de mon vieux kit G&M (en rouge). Bien penser à récupérer la partie caoutchouc noire au sommet de chaque ressort :



Même avec l'embase KW, ça reste + court D



Ensuite on règle la dureté de l'amortisseur AVANT DE LE MONTER (car ensuite c'est trop tard !). On appuye avec un tourvevis avec l'embout adapté (ici, 6 pans) à la tête d'amortisseur, tout en tournant, jusqu'à sentir un *clang* en même temps qu'une légère descente du tournevis, indiquant que le système de réglage est enclanché. On dévisse en butée (réglage le + souple) puis on visse de la valeur désirée sans rester dévissé à fond (indication constructeur). Donc 1/4 de tour pour rester "souple", ou plus pour plus dur, jusqu'au maxi si on veut "raide maxi". Mais bien faire les 2 amortisseurs à la suite, pour avoir les 2 mêmes réglages !

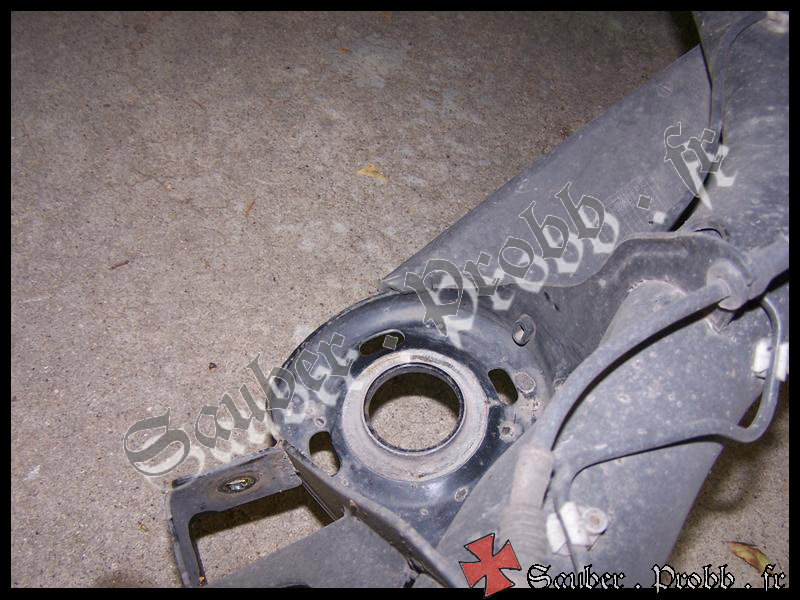

Maintenant on va fixer les 2 embases de ressorts (1 de chaque côté).
Il suffit de mettre chaque embase en place, puis de mettre chaque vis de fixation par le dessous :









Ensuite on peut régler la hauteur de filetage de chaque embase KW (position haut maxi = -35mm environ), remettre la partie caoutchouc noire au sommet de chaque ressort, puis mettre chaque ressort KW sur son embase :



Maintenant on vas retirer les silent-blocs de fixation supérieurs des vieux amortisseurs pour pouvoir les remettre sur les KW.
Cependant, je conseille de mettre des supports neufs achetés chez VW auparavant (ce que j'ai fini par faire par la suite), car ça évite le démontage, et ça permet de rouler avec des silent-blocs neufs.
Ceci-dit, voyons pour la solution "démontage".
On retire l'écrou de retenue tout en immobilisant l'extrémité du verrin d'amortisseur en rotation :





Ensuite on retire donc l'écrou, le silent-bloc, la butée en caoutchouc (à racheter aussi si possible) et la rondelle plastique :



Voici les KW avec les silent-blocs montés (oui, mes KW sont des Koni rebadgés, pour le break D ):



Maintenant on remonte le 1er amortisseur seulement !
On fixe le silent-bloc de fixation supérieure à l'aide des 2 vis :



Puis on replace le cric comme tout à l'heure, sous le train Arrière :



On comprime doucement pour mettre en place (à la main) chaque haut de ressort (on met en place les 2 ressorts) autour du cône en caoutchouc au-dessus de lui.
NB : la dernière spire supérieure de chaque ressort doit être orientée vers l'intérieur de la voiture et non vers la roue (indication constructeur) :



Une fois les 2 ressorts en place, on est encore loin de pouvoir remettre le boulon de fixation inférieur de l'amortisseur. Donc on va devoir continuer de monter le cric :





Maintenant, on peut remettre la vis, puis revisser l'écrou (pour reformer le boulon) :



On retire le cric et on admire le 1er amortisseur terminé :



Maintenant on remonte le 2nd amortisseur comme on a fixé le 1er juste avant, à part que le ressort est déjà en place :

- On fixe le silent-bloc de fixation supérieure à l'aide des 2 vis.
- On met le cric sous le train Arrière.
- On monte doucement le cric.
- On remet le boulon de fixation inférieure.
- On retire le cric.

Et on admire le 2nd amortisseur posé :



On repose les roues et les vis de roues :



Puis on repose la caisse au sol et on fini de serrer les vis de roues pour pouvoir rouler sans danger.

Pour le réglage de la hauteur de caisse après pose, il faut utiliser la griffe KW fournie.
Sur les Golf IV, le ressort Arrière étant bien comprimé, c'est difficile (voire impossible) à tourner voiture au sol, donc mettez la roue à régler en hauteur (sur chandelle) pour soulager un peu la pression et utilisez la griffe dans les encoches de la bague de réglage violette pour le réglage :

Griffe :

image ©KW-suspension.com

Types de bague de réglage KW :

image ©KW-suspension.com

Rappel : Bague de réglage Arrière de la Golf IV :


Voilà pour l'Arrière...

Voir "[Tuto] Monter des amortisseurs KW à l'avant" pour le début, concernant notament la liste de l'outillage nécessaire.

©TSW -11/2007- Für Sauber.Probb.fr -

Edit :
03/11/2007 : Ajouté le réglage après montage.

_________________
Ghost-moderator


Dernière édition par le Sam 3 Nov 2007 - 15:05, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://breakombi.keuf.net/
Rayane
Sauber forever
Sauber forever


Nombre de messages: 6505
Age: 22
Localisation: Saint-Etienne
Date d'inscription: 21/04/2006

MessageSujet: Re: Monter des amortisseurs KW à l'arrière [Golf 4 & Leon I]   Sam 3 Nov 2007 - 10:14

Bah franchement chapeau BIEN

Très clair, très bien présenté, ce tuto permettra aux plus inexpérimentés de monter leurs amortos sans soucis ! Chapeau !

Moi perso j'aime bien lire ces tutos, même pour des choses que j'arrive à faire maintenant (merci l'ecole DDR )

Enfin voilà bien joué, merci BIEN ça vallait le coup d'attendre jap

PS : jme demandais bien comment on réglait le filté sur un amortisseur arrière séparé du ressort, maintenant je sais Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Astil
Admin
Admin


Nombre de messages: 15311
Localisation: France
Date d'inscription: 28/03/2006

MessageSujet: Re: Monter des amortisseurs KW à l'arrière [Golf 4 & Leon I]   Sam 3 Nov 2007 - 10:42

T'as remis tes baguettes de portes? clown Z3RO Fier Fleur




Enfin la fin du tuto Rs sogood

_________________
Rabaisser? -20mm c'est d'origine, -30 c'est trop bas, -60 inroulable, -100 un showcar, et -130mm une VW!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.meguiars.fr
TSW
Staff Sauber
Staff Sauber


Nombre de messages: 13156
Age: 94
Localisation: dans la vraie vie
Date d'inscription: 05/04/2006

MessageSujet: Re: Monter des amortisseurs KW à l'arrière [Golf 4 & Leon I]   Sam 3 Nov 2007 - 14:33

Astil a écrit:
T'as remis tes baguettes de portes? clown Z3RO Fier Fleur

oui hier soir, en même temps que les tôles Cyp

_________________
Ghost-moderator
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://breakombi.keuf.net/
TSW
Staff Sauber
Staff Sauber


Nombre de messages: 13156
Age: 94
Localisation: dans la vraie vie
Date d'inscription: 05/04/2006

MessageSujet: Re: Monter des amortisseurs KW à l'arrière [Golf 4 & Leon I]   Sam 3 Nov 2007 - 14:34

Rayane a écrit:

PS : jme demandais bien comment on réglait le filté sur un amortisseur arrière séparé du ressort, maintenant je sais Very Happy

merci pour les compliments Embarassed jap

je vais rajouter une ligne à ce sujet, j'en ai pas parlé du réglage après montage. Embarassed

_________________
Ghost-moderator
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://breakombi.keuf.net/
TSW
Staff Sauber
Staff Sauber


Nombre de messages: 13156
Age: 94
Localisation: dans la vraie vie
Date d'inscription: 05/04/2006

MessageSujet: Re: Monter des amortisseurs KW à l'arrière [Golf 4 & Leon I]   Sam 3 Nov 2007 - 15:05

03/11/2007 : Ajouté le réglage après montage. Idea

_________________
Ghost-moderator
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://breakombi.keuf.net/
Rayane
Sauber forever
Sauber forever


Nombre de messages: 6505
Age: 22
Localisation: Saint-Etienne
Date d'inscription: 21/04/2006

MessageSujet: Re: Monter des amortisseurs KW à l'arrière [Golf 4 & Leon I]   Sam 3 Nov 2007 - 15:33

BIEN
